Next18-Pins LP E44 Tillig

An dieser Stelle werde ich in lockerer Folge verschiedene Tipps veröffentlichen.

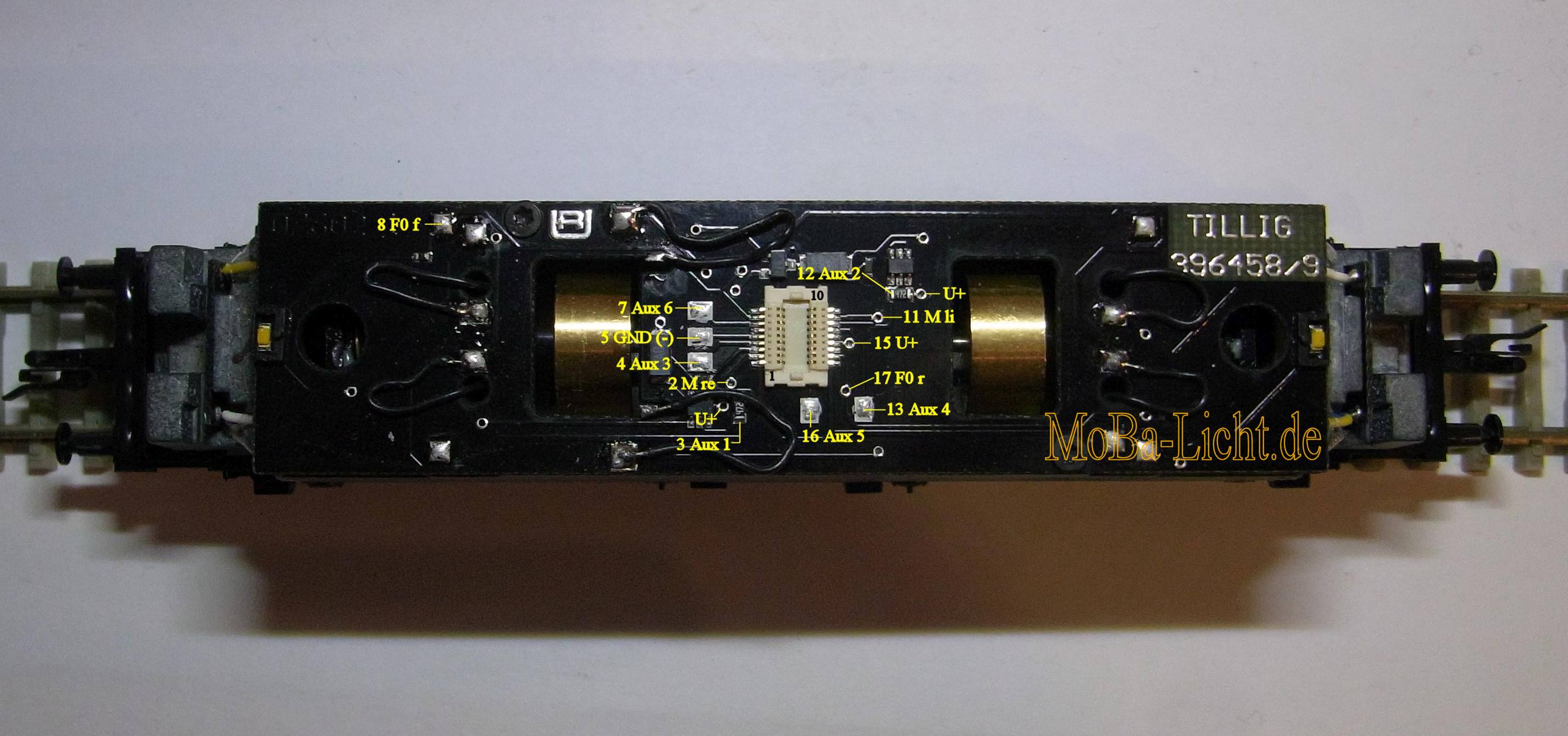

Hier die herausgezogenen Anschlüsse der NEXT18 Schnittstelle der E44 Tillig 04420 überarbeitetes Modell 2017

zum Vergrößern: click auf's Bild

linke Zahl = Pin-Nr. nach NEM 662 - rechts = Anschluss

F0f, F0r, Aux1 und Aux2 sind verstärkte (normale) Funktionsausgänge, der 2. Anschluss geht zu +
Aux3 bis Aux6 sind unverstärkte Ausgänge (dort kommt + 5V raus) der 2. Pol führt zu GND-
bei Zimo schaltet CV 124 = + 128 (bestehender Wert und 128 addieren) Aux3 und Aux4 von susi auf Funktionsausgang.

Für Hinweise und Anregungen bin ich dankbar.
